Come fornitore esperto di tubi rettangolari, capisco l'importanza critica del calcolo della resistenza al taglio in varie applicazioni di ingegneria. Sia che tu sia coinvolto nella costruzione, nella produzione o in qualsiasi campo che utilizza tubi rettangolari, avere una chiara comprensione di come calcolare la propria forza di taglio è essenziale per garantire la sicurezza e l'affidabilità dei tuoi progetti. In questo post sul blog, ti guiderò attraverso il processo di calcolo della resistenza al taglio di un tubo rettangolare, coprendo i concetti chiave, le formule e i fattori da considerare.
Comprensione della forza di taglio
La resistenza al taglio si riferisce alla massima quantità di sollecitazione di taglio che un materiale può resistere prima che fallisca. Nel contesto dei tubi rettangolari, lo stress da taglio si verifica quando viene applicata una forza parallela all'area trasversale del tubo, causando la scorrimento di una parte del tubo rispetto a un'altra. Questo può accadere in situazioni come quando un tubo viene utilizzato come raggio ed è soggetto a carichi trasversali.
Fattori chiave che influenzano la resistenza al taglio
Diversi fattori influenzano la resistenza al taglio di un tubo rettangolare:
- Proprietà materiali: Materiali diversi hanno diversi punti di forza di taglio. Ad esempio, i tubi rettangolari in acciaio hanno in genere resistenza al taglio più elevate rispetto ai tubi di alluminio. Anche il grado del materiale svolge un ruolo significativo. Acciai di grado più alto, come quelli che incontriASTM A252/A252M Piccolo in acciaioGli standard, spesso hanno migliori proprietà meccaniche e quindi maggiori resistenze di taglio.
- Dimensioni Cross - Sezione: Le dimensioni e la forma della sezione del tubo rettangolare sono cruciali. Un tubo con un'area di croce più grande ha generalmente una capacità di taglio più elevata. Il rapporto tra la larghezza e l'altezza del rettangolo può anche influire sulla distribuzione della sollecitazione di taglio all'interno del tubo.
- Spessore del muro: Pareti più spesse possono resistere a forze di taglio più elevate. All'aumentare dello spessore della parete, il tubo diventa più resistente al fallimento del taglio.
Calcolo della forza di taglio
Il calcolo della resistenza al taglio per un tubo rettangolare può essere eseguito utilizzando metodi diversi, a seconda dell'applicazione e del livello di accuratezza richiesto.
Metodo semplificato per tubi rettangolari murati sottili
Per tubi rettangolari murati sottili (dove lo spessore della parete è molto più piccolo rispetto alle dimensioni complessive della sezione trasversale), possiamo usare un approccio semplificato.
Lo stress medio di taglio ((\ tau_ {avg})) in un tubo rettangolare a parete sottile è data dalla formula:
(\ tau_ {avg} = \ frac {v} {a_ {web}})
dove (v) è la forza di taglio applicata al tubo e (a_ {web}) è l'area di taglio efficace. Per un tubo rettangolare, (a_ {web}) può essere approssimato come il perimetro della sezione trasversale del tubo moltiplicato per lo spessore della parete ((t)).
Lascia che le dimensioni esterne del tubo rettangolare siano (b) (larghezza) e (h) (altezza) e lo spessore della parete sia (t). Quindi (a_ {web} = 2 (b + h) t)
La massima sollecitazione di taglio ((\ tau_ {max})) in un tubo rettangolare a parete sottile di solito si verifica sull'asse neutro ed è correlata alla sollecitazione media del taglio. In molti casi, per una provetta rettangolare murata sottile, (\ tau_ {max} \ ca. cr.1.5 \ tau_ {avg})
Per garantire la sicurezza del tubo, dobbiamo confrontare la sollecitazione massima di taglio calcolata con lo stress di taglio consentito ((\ tau_ {consenti})) del materiale. Lo stress di taglio consentito viene determinato in base alle proprietà del materiale e ai codici di progettazione pertinenti.
Metodi più accurati per tubi rettangolari a parete spesse
Per tubi rettangolari a parete spesse, la distribuzione dello stress da taglio è più complessa e potremmo aver bisogno di utilizzare metodi più avanzati come la teoria dell'elasticità o l'analisi degli elementi finiti.
La teoria dell'elasticità fornisce un'analisi più dettagliata della distribuzione dello stress all'interno del tubo. Tuttavia, richiede una buona comprensione dei concetti matematici e può comportare una risoluzione di equazioni differenziali complesse.
L'analisi degli elementi finiti (FEA) è un potente strumento in grado di modellare accuratamente il comportamento dei tubi rettangolari sotto carichi di taglio. Dividendo il tubo in piccoli elementi e applicando le condizioni al contorno e i carichi appropriati, FEA può fornire informazioni dettagliate sulla distribuzione di sollecitazione e deformazione in tutto il tubo.
Esempio di calcolo
Consideriamo un tubo rettangolare in acciaio con le seguenti proprietà:
Dimensioni esterne: (b = 100 \ spazio mm), (h = 200 \ spazio mm)
Spessore della parete: (t = 5 \ spazio mm)
Forza di taglio: (v = 50 \ Space Kn)
Innanzitutto, calcoliamo l'area di taglio efficace (a_ {web}):
(A_ {Web} = 2 (B + H) T = 2 (100 + 200) \ Times5 = 3000 \ Space Mm^{2})
Lo stress di taglio medio (\ tau_ {avg} = \ frac {v} {a_ {web}} = \ frac {50 \ times10^{3}} {3000} \ ca. circa16.67 \ space mpa)
Il massimo sollecitazione di taglio (\ tau_ {max} \ ca. ca.
Se la sollecitazione di taglio consentita del materiale in acciaio è, ad esempio, (\ tau_ {consenti} = 80 \ Space MPA), il tubo è sicuro sotto il carico di taglio dato.
Importanza del calcolo accurato della resistenza al taglio
Calcolare accuratamente la resistenza al taglio dei tubi rettangolari è cruciale per diversi motivi:
- Sicurezza: Garantire che i tubi possano resistere ai carichi di taglio previsti è essenziale per la sicurezza dell'intera struttura o prodotto. Un errore di calcolo potrebbe portare a insufficienza di taglio, che può avere conseguenze catastrofiche.
- Costo: efficienza: Calcolando accuratamente la resistenza al taglio, possiamo selezionare la dimensione e il materiale del tubo appropriati, evitando di progettare e ridurre i costi non necessari.
Conclusione

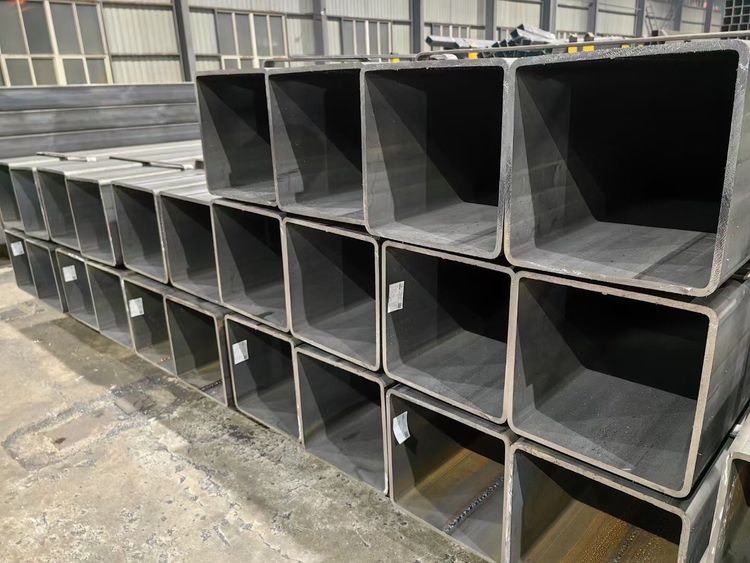

Il calcolo della resistenza al taglio di un tubo rettangolare è un compito complesso ma essenziale. Come fornitore di tubi rettangolari, offriamo una vasta gamma di prodotti, compresi quelli di incontroEN 10210 S355NH Hollow SectionEEN 10210 S460NH SEZIONI HOLLOVEstandard. Il nostro team di esperti può aiutarti a selezionare il tubo giusto per l'applicazione e fornire una guida sui calcoli della resistenza al taglio.
Se hai bisogno di tubi rettangolari di alta qualità per i tuoi progetti e vuoi discutere i requisiti di resistenza al taglio o altri aspetti tecnici, ti incoraggiamo a contattarci. Il nostro team di vendita dedicato è pronto a impegnarti in discussioni sugli appalti e aiutarti a trovare le migliori soluzioni per le tue esigenze.
Riferimenti
- Timoshenko, SP e Goodier, JN (1970). Teoria dell'elasticità. McGraw - Hill.
- Gere, JM e Timoshenko, SP (1997). Meccanica dei materiali. PWS Publishing Company.
